معرفی انواع میگر

میگر یا تستر مقاومت عایقی، ابزاری تخصصی برای اندازه‌گیری مقاومت عایق بین هادی ‌های الکتریکی و زمین یا بین هادی ‌های مختلف در تجهیزات الکتریکی است. این دستگاه با اعمال ولتاژ DC بالا (معمولاً بین 250 ولت تا 5 کیلوولت یا بیشتر) و اندازه‌گیری جریان نشتی، مقاومت عایقی را بر حسب مگا اهم یا گیگا اهم نمایش می‌دهد. انواع مختلفی از میگرها وجود دارد که شامل مدل ‌های دستی (آنالوگ)، دیجیتال، و مدل ‌های پیشرفته با قابلیت ثبت داده، اتصال به کامپیوتر، و تحلیل گرافیکی هستند. همچنین برخی میگرها قابلیت تست ولتاژهای بالا (HV Insulation Testers) یا تست میگر در شرایط خاص مانند محیط ‌های صنعتی با نویز بالا را دارند.

تنوع مدل‌های میگر به دلیل نیازهای و کاربردهای متفاوت میگر در صنایع مختلف، شرایط محیطی، و نوع تجهیزات تحت آزمون ایجاد شده است. انتخاب نوع مناسب میگر به عواملی مانند ولتاژ کاری سیستم، سطح دقت مورد نیاز، قابلیت تحمل نویز، قابلیت ‌های ارتباطی مانند USB یا بلوتوث، و استانداردهای مورد نظر مانند IEC 61010 یا CAT IV بستگی دارد. برای مثال، در تأسیسات فشار قوی، استفاده از میگرهای با ولتاژ تست بالا (۵ یا ۱۰ کیلوولت) ضروری است، در حالی که برای تجهیزات الکترونیکی حساس، میگرهای با ولتاژ پایین ‌تر و دقت بالاتر مناسب ‌تر هستند. همچنین در محیط ‌های صنعتی با نویز الکترومغناطیسی بالا، استفاده از میگرهایی با فیلترهای نویز و قابلیت اندازه‌گیری پایدار توصیه می‌شود.

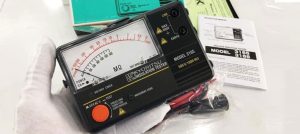

میگر مدل آنالوگ

میگر مدل آنالوگ یکی از انواع سنتی و قابل اعتماد تسترهای مقاومت عایقی است که با استفاده از مکانیزم الکترومکانیکی و نمایشگر عقربه‌ای، مقدار مقاومت عایق را نمایش می‌دهد. این نوع میگر معمولاً دارای ژنراتور دستی (هندل گردان) یا منبع تغذیه داخلی برای تولید ولتاژ تست در بازه‌ های مشخص (معمولاً  250، 500 یا 1000 ولت DC است. دقت اندازه‌گیری در میگرهای آنالوگ به مهارت اپراتور و شرایط محیطی وابسته است، اما به دلیل مقاومت بالا در برابر نویز الکترومغناطیسی و قابلیت عملکرد در محیط ‌های صنعتی سخت، همچنان در بسیاری از کاربردهای میدانی مورد استفاده قرار می‌گیرد. از ویژگی‌های فنی مهم این مدل می‌توان به پاسخ سریع، عدم نیاز به پردازش دیجیتال  و قابلیت تشخیص تغییرات ناگهانی در مقاومت عایق (مانند افت ناگهانی عقربه) اشاره کرد که برای تحلیل وضعیت عایق در لحظه بسیار مفید است.

کاربردهای رایج میگر مدل آنالوگ در صنایع

میگر مدل آنالوگ به‌دلیل ساختار ساده، مقاومت بالا در برابر شرایط محیطی سخت، و قابلیت اطمینان در اندازه‌گیری ‌های میدانی، در بسیاری از صنایع کاربرد گسترده ‌ای دارد. از جمله کاربردهای رایج آن می‌توان به تست عایق کابل‌ های قدرت، بررسی سلامت ترانسفورماتورها، موتورها و ژنراتورها، و ارزیابی سیستم‌ های توزیع برق در تأسیسات صنعتی اشاره کرد. در صنایع نفت، گاز و پتروشیمی، که اغلب با محیط ‌های انفجاری یا دارای نویز بالا مواجه هستند، میگر آنالوگ به‌دلیل عدم وابستگی به مدارهای الکترونیکی حساس و عملکرد پایدار در شرایط دشوار، انتخاب مناسبی محسوب می‌شود. همچنین در پروژه‌های نگهداری پیشگیرانه (PM) و تست ‌های دوره‌ای، این مدل به‌عنوان ابزاری قابل اعتماد برای تشخیص زود هنگام خرابی عایق و جلوگیری از خاموشی ‌های نا خواسته مورد استفاده قرار می‌گیرد.

مزایا و محدودیت های میگر مدل آنالوگ

میگر مدل آنالوگ دارای مزایای قابل توجهی است که آن را برای برخی کاربردهای صنعتی همچنان محبوب نگه داشته است. از جمله مزایای آن می‌توان به مقاومت بالا در برابر نویز الکترومغناطیسی، عملکرد پایدار در شرایط محیطی سخت (مانند دما و رطوبت بالا)، و قابلیت تشخیص سریع تغییرات ناگهانی در مقاومت عایق از طریق حرکت عقربه اشاره کرد. این ویژگی‌ها باعث می‌شود اپراتور بتواند نوسانات لحظه‌ای یا تخلیه‌ های جزئی را به‌صورت بصری تشخیص دهد. با این حال  این نوع میگر محدودیت ‌هایی نیز دارد؛ از جمله دقت پایین‌تر نسبت به مدل‌های دیجیتال، دشواری در خواندن مقادیر دقیق به ‌ویژه در مقاومت ‌های بالا، و عدم امکان ذخیره یا انتقال داده‌ ها برای تحلیل‌های بعدی. همچنین نیاز به مهارت بیشتر در تفسیر نتایج و حساسیت به خطای انسانی در خواندن مقیاس از دیگر چالش‌های این نوع میگر محسوب می‌شود.

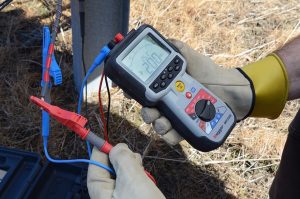

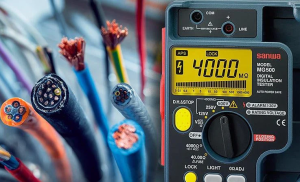

میگر مدل دیجیتال

میگر مدل دیجیتال یک ابزار پیشرفته برای اندازه‌گیری مقاومت عایقی است که با بهره‌گیری از مدارهای الکترونیکی دقیق و نمایشگر دیجیتال، امکان اندازه‌گیری سریع، دقیق و قابل تکرار را فراهم می‌سازد. این نوع میگر معمولاً دارای قابلیت انتخاب ولتاژ تست در بازه‌های متنوعاز 50 ولت تا 10 کیلوولت DC و نمایش مقاومت تا محدوده ‌های گیگا اهم است. بسیاری از مدل ‌های دیجیتال مجهز به فیلترهای حذف نویز، قابلیت اندازه‌گیری) PI شاخص قطبش( و) DAR نسبت جذب دی‌الکتریک(، ثبت خودکار داده ‌ها، و اتصال به رایانه یا موبایل از طریق USB یا بلوتوث هستند. دقت بالا، قابلیت ذخیره ‌سازی نتایج، و امکان تحلیل گرافیکی داده ‌ها از جمله ویژگی‌های فنی برجسته این مدل‌هاست. همچنین برخی میگرهای دیجیتال دارای حفاظت در برابر ولتاژ برگشتی (backfeed protection) و هشدارهای ایمنی برای جلوگیری از آسیب به کاربر یا دستگاه هستند، که آن‌ها را برای کاربردهای پیشرفته در صنایع برق، پتروشیمی، و نیروگاه‌ها بسیار مناسب می‌سازد.

کاربردهای رایج میگر مدل دیجیتال در صنایع

میگر مدل دیجیتال به ‌دلیل دقت بالا، قابلیت‌ های پیشرفته و سهولت در ثبت و تحلیل داده‌ ها، در طیف وسیعی از صنایع مدرن کاربرد دارد. از جمله کاربرد های رایج آن می‌توان به تست عایق کابل ‌های فشار متوسط و قوی، بررسی سلامت تجهیزات الکتریکی در پست‌های برق، ارزیابی وضعیت عایقی موتورها و ژنراتورها در صنایع سنگین، و پایش دوره‌ای سیستم‌ های قدرت در نیروگاه‌ها اشاره کرد. در صنایع نفت، گاز، پتروشیمی و حمل‌ و نقل ریلی، میگر دیجیتال به‌دلیل قابلیت ذخیره ‌سازی نتایج، اتصال به نرم ‌افزارهای تحلیل داده، و امکان اجرای تست ‌های خودکار مانند PI و DAR، به‌عنوان ابزاری کلیدی در برنامه ‌های نگهداری پیش ‌بینانه (PdM) و مدیریت دارایی‌های الکتریکی شناخته می‌شود. همچنین در پروژه‌ های تست و راه ‌اندازی (commissioning)، این مدل به‌دلیل سرعت بالا و قابلیت اطمینان در مستند سازی نتایج، نقش مهمی در تضمین کیفیت و ایمنی ایفا می‌کند.

مزایا و محدودیت های میگر مدل دیجیتال

میگر مدل دیجیتال دارای مزایای متعددی است که آن را به گزینه‌ ای ایده‌ آل برای کاربردهای دقیق و حرفه‌ای تبدیل کرده است. از جمله مزایای آن می‌توان به دقت بالا در اندازه‌گیری، قابلیت انتخاب ولتاژ تست در بازه های گسترده، نمایش دیجیتال و خوانایی آسان مقادیر، امکان ذخیره‌ سازی و انتقال داده ‌ها، و اجرای خودکار تست ‌های تخصصی مانند PI و DAR اشاره کرد. این ویژگی‌ها باعث می‌شود تحلیل وضعیت عایق به ‌صورت دقیق‌تر و با قابلیت ردیابی بهتر انجام شود. همچنین بسیاری از مدل‌های دیجیتال دارای حفاظت ‌های ایمنی، هشدارهای خطا، و قابلیت اتصال به نرم‌ افزارهای تحلیل داده هستند که در محیط ‌های صنعتی پیشرفته بسیار کاربردی است. با این حال، محدودیت‌ هایی نیز وجود دارد؛ از جمله حساسیت بیشتر به شرایط محیطی مانند رطوبت یا ضربه، نیاز به منبع تغذیه (باتری یا برق)، و هزینه بالاتر نسبت به مدل‌های آنالوگ. همچنین در برخی شرایط با نویز بالا یا محیط ‌های بسیار خشن، عملکرد دیجیتال ممکن است تحت تأثیر قرار گیرد یا نیاز به فیلترهای اضافی داشته باشد.

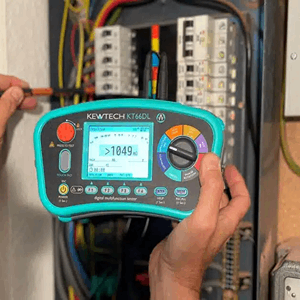

میگر مدل پیشرفته

میگر مدل پیشرفته نسل جدیدی از تسترهای مقاومت عایقی است که با بهره‌گیری از فناوری ‌های دیجیتال، پردازشگرهای قدرتمند و قا بلیت ‌های ارتباطی هوشمند، امکان انجام تست ‌های دقیق، سریع و چندمنظوره را فراهم می‌سازد. این مدل‌ها معمولاً دارای ولتاژ تست قابل تنظیم تا 15 یا حتی 20 کیلوولت DC هستند و می‌توانند مقاومت عایقی را تا محدوده‌ های چندین ترا اهم (TΩ) اندازه‌گیری کنند. از ویژگی‌های فنی برجسته آن ‌ها می‌توان به اجرای خودکار تست ‌های تخصصی مانند  Step Voltage، Ramp Test، PI،     DAR و DD (Discharge Dielectric) اشاره کرد. همچنین این دستگاه‌ ها مجهز به حافظه داخلی با ظرفیت بالا، نمایشگرهای رنگی گرافیکی، قابلیت اتصال به شبکه‌های صنعتی از طریق USB ، Bluetooth، Wi-Fi یا حتی پروتکل‌های صنعتی مانند Modbus هستند. برخی مدل‌ها امکان تحلیل داده‌ها به‌صورت گراف زمانی، صدور گزارش‌های خودکار، و همگام‌ سازی با نرم‌ افزارهای مدیریت دارایی را نیز دارند. طراحی مقاوم در برابر شرایط محیطی IP65 یا بالاتر، حفاظت در برابر ولتاژ برگشتی و سیستم ‌های ایمنی پیشرفته از دیگر ویژگی‌های فنی این میگرهاست که آن‌ها را برای کاربردهای حیاتی در نیروگاه‌ها، صنایع پتروشیمی، و تست تجهیزات فشار قوی ایده‌آل می‌سازد.

کاربردهای رایج میگر مدل پیشرفته در صنایع

میگر مدل پیشرفته به ‌دلیل قابلیت ‌های گسترده و دقت بسیار بالا، در صنایع حیاتی و پروژه‌های حساس که نیاز به تحلیل عمیق وضعیت عایقی دارند، کاربرد فراوانی دارد. از جمله کاربردهای رایج آن می‌توان به تست عایق کابل‌های فشار قوی در نیروگاه ‌ها و پست ‌های انتقال، ارزیابی سلامت ترانسفورماتورها و ژنراتورهای بزرگ و پایش وضعیت عایقی در خطوط انتقال و توزیع برق اشاره کرد. در صنایع نفت، گاز و پتروشیمی، این مدل‌ها برای اجرای تست‌های مرحله‌ای (Step Voltage) و تحلیل رفتار دی‌الکتریک در شرایط بارگذاری مختلف استفاده می‌شوند. همچنین در پروژه ‌های راه‌اندازی و بهره ‌برداری (commissioning) تجهیزات فشار قوی، میگرهای پیشرفته با قابلیت ثبت و گزارش‌گیری خودکار، نقش کلیدی در مستند سازی کیفیت نصب و تأیید عملکرد ایمن تجهیزات ایفا می‌کنند. در برنامه ‌های نگهداری پیش‌ بینانه (PdM) نیز، این دستگاه‌ها با ارائه تحلیل‌های گرافیکی و مقایسه‌ای از داده ‌های گذشته، به مهندسان امکان پیش‌بینی خرابی و برنامه‌ریزی تعمیرات را با دقت بالا می‌دهند.

مزایا و محدودیت های میگر مدل پیشرفته

میگر مدل پیشرفته با بهره‌گیری از فناوری ‌های نوین، مزایای قابل‌توجهی را برای کاربران حرفه‌ای فراهم می‌سازد. از جمله مزایای آن می‌توان به دقت بسیار بالا در اندازه‌گیری مقاومت‌ های عایقی تا محدوده ‌های ترا اهم، قابلیت اجرای تست‌ های تخصصی مانند Step Voltage ، Ramp Test و Discharge Dielectric، و امکان ذخیره‌سازی، تحلیل و گزارش‌گیری خودکار داده‌ها اشاره کرد. این مدل‌ها معمولاً دارای نمایشگرهای گرافیکی رنگی، رابط کاربری پیشرفته، و قابلیت اتصال به شبکه‌های صنعتی از طریق USB، Wi-Fi یا بلوتوث هستند که آن‌ها را برای یکپارچه‌ سازی با سیستم‌ های مدیریت دارایی بسیار مناسب می‌سازد. با این حال، محدودیت ‌هایی نیز وجود دارد؛ از جمله قیمت بالا، نیاز به آموزش تخصصی برای بهره ‌برداری کامل از امکانات دستگاه  و حساسیت بیشتر به شرایط محیطی مانند ضربه یا نفوذ رطوبت در صورت عدم رعایت استانداردهای حفاظتی. همچنین در برخی کاربرد های ساده یا محیط ‌های بسیار خشن، استفاده از این مدل‌ها ممکن است بیش از نیاز عملیاتی بوده و هزینه‌ بر تلقی شود.

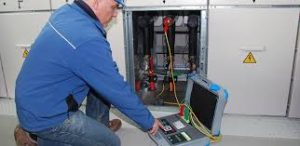

میگر مدل ولتاژ بالا

میگر مدل ولتاژ بالا (High Voltage Insulation Tester) ابزاری تخصصی برای اندازه‌گیری مقاومت عایقی در سیستم ‌ها و تجهیزات فشار قوی است که قادر به اعمال ولتاژ تست در محدوده ‌های بالا، معمولاً از 5 کیلوولت تا 15 یا حتی 20 کیلوولت DC می‌باشد. این نوع میگر برای ارزیابی عایق کابل ‌های فشار قوی، ترانسفورماتورها، ژنراتورها، بوشینگ‌ ها و سایر تجهیزات HV طراحی شده و قادر است مقاومت‌های عایقی را تا محدوده‌های ترا اهم (TΩ) با دقت بالا اندازه‌گیری کند. از ویژگی‌های فنی مهم آن می‌توان به قابلیت اجرای تست ‌های مرحله‌ای (Step Voltage)، تست رمپ  (Ramp Test)، و تست تخلیه دی‌الکتریک (Dielectric Discharge)  اشاره کرد که برای تحلیل رفتار عایق تحت ولتاژهای مختلف و شناسایی نقاط ضعف موضعی بسیار حیاتی هستند. این دستگاه‌ها معمولاً دارای حفاظت در برابر ولتاژ برگشتی، سیستم‌های ایمنی پیشرفته برای جلوگیری از شوک الکتریکی، و طراحی مقاوم در برابر شرایط محیطی مانند استاندارد IP65 هستند. همچنین برخی مدل‌ها مجهز به حافظه داخلی، نمایشگر گرافیکی، و قابلیت اتصال به نرم‌افزارهای تحلیل داده برای مستند سازی و پایش وضعیت عایقی در طول زمان می‌باشند.

کاربردهای رایج میگر مدل ولتاژ بالا در صنایع

میگر مدل ولتاژ بالا به ‌دلیل توانایی اعمال ولتاژهای تست بالا و اندازه‌گیری مقاومت ‌های عایقی در محدوده ‌های بسیار زیاد، در صنایع برق و انرژی، به‌ویژه در حوزه تجهیزات فشار قوی، کاربرد گسترده‌ای دارد. از کاربردهای رایج آن می‌توان به تست عایق کابل‌های زیرزمینی و هوایی فشار قوی، بررسی سلامت ترانسفورماتورها، بوشینگ ‌ها، ژنراتورها، و تجهیزات کلید زنی در پست‌ های انتقال و توزیع اشاره کرد. در نیروگاه ‌ها (حرارتی، آبی و بادی)، این مدل‌ها برای پایش وضعیت عایقی تجهیزات حیاتی و اجرای تست ‌های دوره‌ای در چارچوب برنامه ‌های نگهداری پیش ‌بینانه (PdM) استفاده می‌شوند. همچنین در صنایع نفت، گاز و پتروشیمی، که اغلب با محیط‌های با ولتاژ بالا و شرایط عملیاتی سخت مواجه هستند، میگرهای ولتاژ بالا به‌عنوان ابزار استاندارد برای اطمینان از ایمنی الکتریکی و جلوگیری از تخریب عایق در اثر تنش‌های الکتریکی مورد استفاده قرار می‌گیرند. این دستگاه‌ ها نقش کلیدی در شناسایی زودهنگام نقاط ضعف عایقی و جلوگیری از خرابی‌های پرهزینه ایفا می‌کنند.

مزایا و محدودیت های میگر مدل ولتاژ بالا

میگر مدل ولتاژ بالا دارای مزایای قابل‌توجهی است که آن را به ابزاری حیاتی در تست و ارزیابی تجهیزات فشار قوی تبدیل کرده است. از جمله مزایای آن می‌توان به توانایی اعمال ولتاژهای تست بالا تا 20 کیلوولت DC یا بیشتر، اندازه‌گیری مقاومت ‌های عایقی در محدوده‌ های بسیار بالا (تا چندین ترا اهم)، و اجرای تست‌های پیشرفته مانند  Step Voltage،  Ramp Test و Dielectric Discharge اشاره کرد که امکان تحلیل دقیق رفتار عایق تحت تنش ‌های الکتریکی مختلف را فراهم می‌سازد. این مدل‌ها معمولاً دارای حفاظت ‌های ایمنی پیشرفته، طراحی مقاوم در برابر شرایط محیطی، و قابلیت ثبت و تحلیل داده‌ها هستند که آن‌ها را برای کاربردهای حیاتی در نیروگاه ‌ها و پست‌ های انتقال ایده‌آل می‌سازد. با این حال، محدودیت ‌هایی نیز وجود دارد؛ از جمله قیمت بالا، وزن و ابعاد بیشتر نسبت به مدل‌های معمولی، نیاز به آموزش تخصصی برای کار با دستگاه، و الزام رعایت دقیق نکات ایمنی به‌دلیل ولتاژهای خطرناک. همچنین استفاده از این دستگاه‌ها در محیط ‌های با فضای محدود یا برای تجهیزات با ولتاژ نامی پایین ممکن است غیرضروری یا حتی خطرناک باشد.

مقایسه انواع میگر و انتخاب بهترین گزینه

انتخاب بهترین نوع و خرید میگر به عوامل متعددی مانند سطح ولتاژ تجهیزات تحت آزمون، دقت مورد نیاز، شرایط محیطی، نوع کاربرد (تست ‌های دوره‌ای، راه ‌اندازی یا تحلیل پیشرفته) و بودجه در دسترس بستگی دارد. میگرهای آنالوگ به‌دلیل سادگی، مقاومت بالا در برابر نویز و قابلیت تشخیص بصری تغییرات ناگهانی، برای کاربردهای میدانی و محیط‌ های صنعتی خشن مناسب هستند، اما دقت پایین‌تر و عدم امکان ثبت داده از محدودیت‌ های آن‌ هاست. میگرهای دیجیتال با دقت بالا، قابلیت ذخیره‌سازی و اجرای تست‌های خودکار، گزینه‌ای ایده‌آل برای تست‌های دقیق و مستندسازی در صنایع متوسط و پیشرفته محسوب می‌شوند. در مقابل، میگرهای پیشرفته و ولتاژ بالا برای تجهیزات فشار قوی، تست‌های تخصصی مانند Step Voltage و تحلیل رفتار دی ‌الکتریک در ولتاژهای بالا طراحی شده ‌اند و در پروژه‌های حیاتی مانند نیروگاه‌ها، پست‌های انتقال و صنایع پتروشیمی کاربرد دارند. بنابراین، انتخاب بهینه مستلزم تطبیق مشخصات فنی میگر با نیاز عملیاتی، سطح ولتاژ سیستم، و الزامات ایمنی و تحلیلی پروژه است.

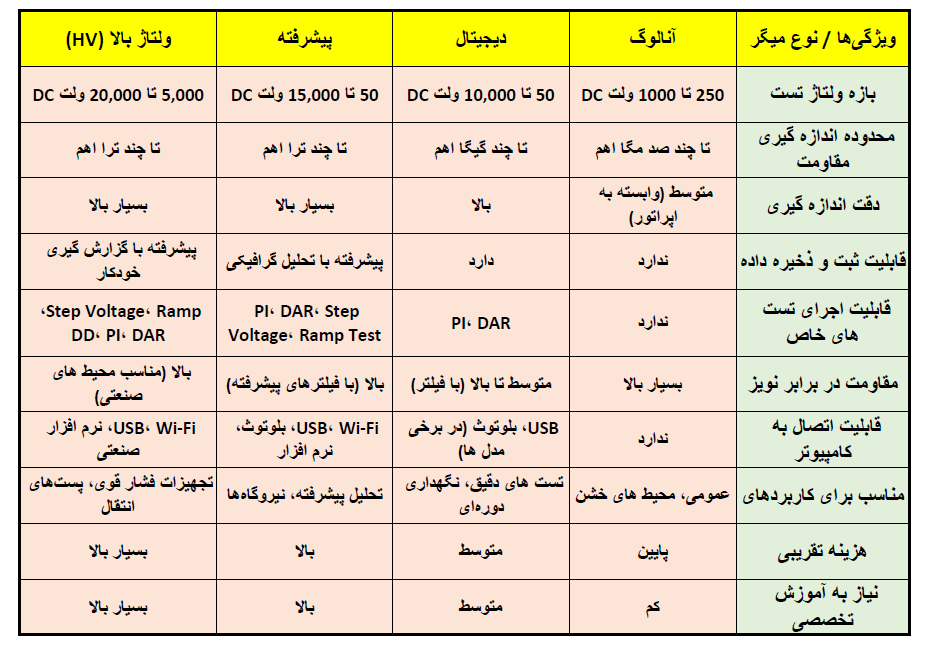

جدول مقایسه‌ای از انواع مختلف میگر
