سطح سنج هیدرواستاتیک

کالاهای موجود

سطح سنج هیدرواستاتیک چیست و چگونه کار میکند؟

سطح ‌سنج هیدرواستاتیک یا همان سنسور هیدرواستاتیک ابزاری است که برای اندازه‌گیری سطح مایعات در مخازن و چاه‌ ها استفاده می‌شود. این سنسور بر اساس فشار هیدرواستاتیک عمل می‌کند، که ناشی از وزن ستون مایع است. سنسور فشار در پایین مخزن قرار گرفته و فشار مایع را اندازه‌گیری می‌کند. این فشار متناسب با ارتفاع مایع و چگالی آن است و با استفاده از فرمول P = ρgh، سطح مایع محاسبه می‌شود.

سطح ‌سنج ‌های هیدرواستاتیک معمولاً دارای دیافراگم ‌های حساس به فشار هستند که تغییرات فشار را به سیگنال الکتریکی تبدیل کرده و به سیستم کنترلی ارسال می‌کنند. این سنسورها به دلیل دقت بالا، قابلیت اطمینان، و عدم تأثیرپذیری از کف مخزن یا تغییرات دما، در صنایع مختلف مانند تصفیه آب، نفت و گاز، و صنایع شیمیایی کاربرد دارند. همچنین، این سنسورها می‌توانند به صورت غوطه ‌ور در مایع قرار گیرند و به طور مستقیم فشار استاتیک را اندازه‌گیری کنند، که باعث افزایش دقت و کاهش نیاز به کالیبراسیون‌ های پیچیده می‌شود.

مشخصات فنی سطح سنج هیدوراستاتیک

سطح ‌سنج هیدرواستاتیک ابزاری برای اندازه‌گیری سطح مایعات بر اساس فشار هیدرواستاتیک است. این سنسورها معمولاً دارای سلول‌های اندازه‌گیری سرامیکی یا فلزی هستند که تغییرات فشار را به سیگنال الکتریکی تبدیل می‌کنند. مشخصات فنی کلی این سنسورها شامل موارد زیر است:

  • محدوده اندازه‌گیری فشار: از 100 میلی‌ بار تا 10 بار، بسته به مدل و کاربرد.
  • دقت اندازه‌گیری: استاندارد 0.2%، با گزینه‌ای برای 0.1 % در مدل‌ های دقیق‌تر.
  • دمای عملیاتی: از -10°C تا 100°C، بسته به نوع سنسور و محیط کاری.
  • خروجی سیگنال: معمولاً  4-20 میلی‌آمپر، با قابلیت ارتباط از طریقHART، Modbus، RS485 در برخی مدل‌ ها.
  • مواد سازنده: بدنه از فولاد ضد زنگ، سرامیک یا پلیمر مقاوم برای تحمل شرایط سخت صنعتی.
  • حداکثر عمق اندازه‌گیری: تا 100 متر بسته به نوع سنسور و کاربرد.
  • ویژگی‌های حفاظتی: برخی مدل‌ها دارای محافظت در برابر اضافه‌ ولتاژ، نفوذ آب (IP68)، و تأییدیه‌های صنعتی مانند ATEX و FM هستند.

سنسورهای هیدرواستاتیک به دلیل دقت بالا، قابلیت اطمینان، و مقاومت در برابر شرایط محیطی سخت، همانگونه که پیش تر ذکر شد در صنایع مختلف مانند تصفیه آب، نفت و گاز، و صنایع شیمیایی کاربرد گسترده‌ای دارند. همچنین، به دلیل عدم تأثیرپذیری از کف مخزن یا تغییرات دما، گزینه‌ای مناسب برای اندازه‌گیری سطح مایعات در محیط‌های صنعتی محسوب می‌شوند.

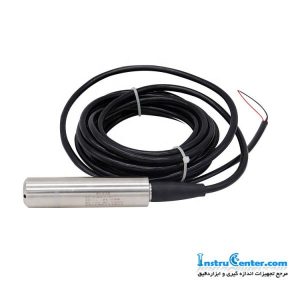

عکس سطح سنج هیدرواستاتیک

انواع سطح سنج هیدرواستاتیک

سطح‌ سنج‌ های هیدرواستاتیک به چندین نوع اصلی تقسیم می‌شوند که هر یک برای کاربردهای خاص طراحی شده‌اند. سطح‌ سنج‌ های غوطه‌ور (Submersible Level Transmitters) به طور کامل درون مایع قرار گرفته و فشار هیدرواستاتیک را مستقیماً اندازه‌گیری می‌کنند، که برای مخازن باز و چاه‌ها مناسب است. فرستنده‌های فشار (Pressure Transmitters) روی دیواره یا کف مخزن نصب می‌شوند و فشار مایع را اندازه‌گیری کرده و سطح را محاسبه می‌کنند. فرستنده‌های فشار تفاضلی (Differential Pressure Transmitters) برای مخازن بسته و تحت فشار استفاده می‌شوند، جایی که اختلاف فشار بین دو نقطه اندازه‌گیری شده و سطح مایع تعیین می‌شود. هر یک از این سنسورها بسته به محیط کاری، نوع مایع، و  میزان دقت اندازه‌گیری مورد نظر، انتخاب می‌شوند.

راهنمای خرید سطح سنج هیدوراستاتیک

انتخاب سطح‌ سنج هیدرواستاتیک مناسب نیازمند بررسی دقیق مشخصات فنی و شرایط عملیاتی است. ابتدا باید محدوده اندازه‌گیری فشار را بر اساس عمق مخزن و نوع مایع مشخص کنید. دقت سنسور نیز اهمیت بالایی دارد؛ مدل‌هایی با دقت  0.1 % تا 0.2 % برای کاربردهای حساس توصیه می‌شوند. دمای عملیاتی و مقاومت در برابر خوردگی نیز باید متناسب با محیط کاری انتخاب شوند، به‌ویژه در صنایع شیمیایی و نفت و گاز. نوع خروجی سیگنال مانند 4-20 میلی‌آمپر، Modbus، RS485 باید با سیستم کنترلی سازگار باشد. همچنین، بررسی سطح حفاظتی سنسور مانند  IP68 برای کاربردهای غوطه‌ ور و تأییدیه‌های صنعتی مانند  ATEX برای محیط‌ های خطرناک ضروری است. انتخاب صحیح این پارامترها باعث افزایش دقت اندازه‌گیری، کاهش هزینه‌های نگهداری، و بهبود عملکرد سیستم خواهد شد.

قیمت سطح سنج هیدوراستاتیک

قیمت سطح‌ سنج‌ های هیدرواستاتیک بسته به عوامل مختلفی مانند دقت اندازه‌گیری، محدوده فشار، جنس بدنه، نوع خروجی سیگنال، و تأییدیه‌ های صنعتی متغیر است. به طور کلی، قیمت سنسورهای هیدرواستاتیک با دقت بالا حدود  0.1 % تا 0.2 %  و قابلیت‌های ارتباطی پیشرفته مانند Modbus، RS485، و HART بالاتر است. همچنین، سنسورهایی با بدنه فولاد ضدزنگ یا تیتانیوم که برای محیط‌ های خورنده طراحی شده‌اند، هزینه بیشتری دارند. رشد بازار این تجهیزات نیز نشان‌دهنده افزایش تقاضا در صنایع مختلف مانند نفت و گاز، تصفیه آب، و صنایع شیمیایی است، که بر قیمت‌ سطح سنج هیدرواستاتیک تأثیر می‌گذارد.

مزیت خرید سطح سنج هیدرواستاتیک از اینستروسنتر

خرید سطح‌ سنج هیدرواستاتیک از اینستروسنتر  مانند خرید سطح سنج های دیگر از این شرکت، می‌تواند گزینه ‌ای مطمئن برای صنایع مختلف باشد. این مجموعه با ارائه محصولات تخصصی و خدمات مشاوره‌ای، به کاربران کمک می‌کند تا تجهیزات مناسب را بر اساس نیازهای صنعتی خود انتخاب کنند. همچنین، خرید از اینستروسنتر شامل پشتیبانی فنی، تضمین کیفیت، و دسترسی به اطلاعات دقیق درباره محصولات است. این عوامل باعث می‌شوند که کاربران بتوانند با اطمینان بیشتر و هزینه‌های نگهداری کمتر از این تجهیزات در صنایع مختلف مانند نفت و گاز، تصفیه آب، و صنایع شیمیایی بهره ببرند.

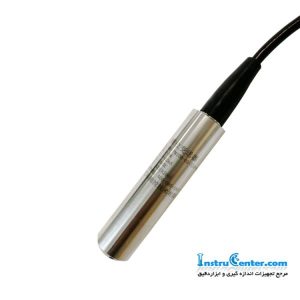

عکس سنسور هیدرواستاتیک

سوالات متداول

چه تفاوتی بین سطح‌ سنج هیدرواستاتیک و سایر روش‌های اندازه‌گیری سطح وجود دارد؟

ترانسمیتر سطح هیدرواستاتیک بر اساس فشار مایع عمل می‌کند، در حالی که روش‌های دیگر مانند اولتراسونیک، راداری، و خازنی از امواج صوتی، الکترومغناطیسی و یا تغییرات ظرفیت الکتریکی برای اندازه‌گیری سطح استفاده می‌کنند. سطح‌ سنج‌ های هیدرواستاتیک معمولاً برای مایعات با چگالی ثابت و محیط‌های صنعتی که نیاز به اندازه‌گیری دقیق دارند، مناسب‌تر هستند.

چه عواملی بر دقت اندازه‌ گیری سطح‌ سنج هیدرواستاتیک تأثیر می‌گذارند؟

دقت اندازه‌گیری این سنسورها تحت تأثیر عواملی مانند چگالی مایع، تغییرات دمایی، فشار اتمسفر، و موقعیت نصب سنسور قرار می‌گیرد. برای افزایش دقت، معمولاً از سنسورهای دارای جبران‌ سازی دما و فشار استفاده می‌شود.

تفاوت بین سطح‌ سنج هیدرواستاتیک غوطه‌ور و فرستنده فشار چیست؟

سطح‌ سنج‌ های غوطه‌ور به طور مستقیم درون مایع قرار گرفته و فشار را اندازه‌گیری می‌کنند، در حالی که فرستنده‌ های فشار روی دیواره یا کف مخزن نصب شده و فشار مایع را از بیرون اندازه‌گیری می‌کنند. مدل‌های غوطه‌ ور معمولاً دقت بالاتری دارند و برای مخازن باز مناسب‌ تر هستند.

چگونه می‌توان سطح‌سنج هیدرواستاتیک را کالیبره کرد؟

کالیبراسیون سطح‌ سنج هیدرواستاتیک شامل تنظیم محدوده اندازه‌گیری فشار LRV و URV بر اساس ارتفاع مخزن و چگالی مایع است. این فرآیند معمولاً با استفاده از HART communicator یا نرم‌افزارهای تخصصی انجام می‌شود تا اطمینان حاصل شود که سنسور مقدار صحیحی را گزارش می‌دهد.
