فلومتر چیست ؟و چه کاربردی دارد؟

فلومتر چیست ؟

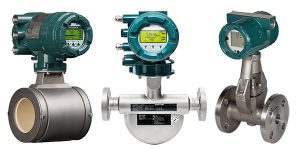

فلومتر (Flow Meter) یا همان جریان سنج ابزاری است که برای اندازه گیری میزان جریان خطی، غیرخطی، حجمی یا جرمی یک مایع یا یک گازدر لوله ها و سیستم های انتقال سیال استفاده می شود. بنابراین کار فلومتر اندازه گیری دقیق دبی سیالات است. فلومترها با استفاده از اصول فیزیکی مختلفی مانند اختلاف فشار، سرعت جریان یا تغییرات حرکتی برای اندازه‌ گیری دبی سیال کار می‌کنند.

فلومتر ها در صنایع مختلف از جمله صنایع نفت و گاز، صنایع شیمیایی، صنایع داروسازی، صنایع غذا و نوشیدنی، سیستم های آب و فاضلاب و نیروگاه ها کاربرد دارند.

مکانیزم عملکرد فلومترها بر اساس نوع آن متفاوت است به عنوان مثال فلومترهای آلتراسونیک با استفاده از امواج صوتی زمان حرکت سیال را اندازه گیری می کند و فلومتر توربینی از یک توربین کوچک در مسیر جریان استفاده می‌کنند که با عبور سیال می‌چرخد و سرعت جریان را اندازه‌گیری می‌کند و ….

اساس انتخاب فلومتر  مناسب و در نهایت خرید فلومتر، درک صحیحی از نیازهای برنامه مورد نظر است. بنابراین، باید در ابتدا زمان مناسب، صرف ارزیابی کامل ماهیت سیال فرآیند و نصب فلومتر شود.
اولین قدم در انتخاب فلومتر، تعیین این است که آیا اطلاعات دبی باید مداوم باشد یا دبی کل باشد و  آیا این اطلاعات به صورت محلی مورد نیاز است یا از راه دور؟ و اگر از راه دور مورد نیاز است ، انتقال اطلاعات باید آنالوگ باشد یا دیجیتال ؟ پس از پاسخ به این سوالات ، باید ارزیابی  خصوصیات جریان سیال فرآیند و لوله کشی که دبی سنج را در خود جای می دهد، انجام شود. هنگام انتخاب فلومیتر همچنین باید عوامل نامحسوس مانند آشنایی پرسنل کارخانه، تجربه آنها در کالیبراسیون و نگهداری، در دسترس بودن قطعات یدکی و میانگین زمان بین تاریخ خرابی و غیره را در محل کارخانه خاص در نظر گرفت. همچنین توصیه می شود که هزینه نصب فقط پس از انجام این مراحل محاسبه شود.

نحوه عملکرد فلومتر چگونه است؟

هر فلومتر از مجموعه‌ای از اجزا تشکیل شده است که هر کدام نقش مهمی در عملکرد و دقت اندازه‌گیری دارند.

حسگر جریان بخشی از فلومتر است که جریان سیال را مستقیماً اندازه‌گیری می‌کند. انواع مختلف حسگرها مانند توربینی، اولتراسونیک، الکترومغناطیسی و اوریفیس وجود دارند که سبب شکل گیری انواع فلومتر می شوند. دقت و نوع حسگر جریان تأثیر مستقیمی بر دقت و صحت اندازه‌گیری دبی دارد.

پردازنده سیگنال (Signal Processor)، سیگنال‌های ورودی از حسگر جریان را پردازش و تحلیل می‌کند تا داده‌های قابل استفاده برای کاربران تولید شود. پردازش صحیح و دقیق سیگنال‌ها نقش حیاتی در خروجی‌های دقیق و قابل اعتماد دارد.

ترانسمیتر (Transmitter) داده‌های پردازش شده توسط پردازنده سیگنال را به صورت سیگنال‌های الکتریکی یا دیجیتال به سیستم‌های مانیتورینگ و کنترلی انتقال می‌دهد. ترانسمیتر با کیفیت بالا تضمین می‌کند که داده‌ها بدون خطا و به صورت پایدار منتقل شوند.

محفظه (Housing) فلومتر را در برابر شرایط محیطی محافظت می‌کند و از ورود گرد و غبار، رطوبت و آلاینده‌ها به داخل دستگاه جلوگیری می‌کند. محفظه مقاوم و مناسب عمر مفید فلومتر را افزایش می‌دهد و از تاثیرات منفی شرایط محیطی بر عملکرد جلوگیری می‌کند

صفحه نمایش (Display)،  اطلاعات اندازه‌گیری شده را به صورت بصری به کاربر نمایش می‌دهد. صفحه نمایش با دقت و وضوح بالا امکان مانیتورینگ آسان و سریع را فراهم می‌کند.

اتصالات الکتریکی و مکانیکی (Electrical and Mechanical Connections) که اتصال فلومتر به سیستم‌های دیگر و تأمین انرژی الکتریکی مورد نیاز آن را فراهم می کند. اتصالات مطمئن و با کیفیت مانع از بروز خطاهای الکتریکی و مکانیکی می‌شود و عملکرد پایدار فلومتر را تضمین می‌کند.

کاربرد فلومتر در صنایع مختلف

فلومترها در صنایع مختلف برای اندازه‌گیری جریان سیالات استفاده می‌شوند

برخی از انواع صنایعی که از فلومترها استفاده می‌کنند عبارتند از: صنایع نفت و گاز، صنایع شیمیایی، صنایع آب و فاضلاب، صنایع دارویی، صنایع غذایی و….

فلومترها نقش بسیار مهمی در صنایع مختلف برای نظارت بر جریان سیالات ایفا می‌کنند. اهمیت آنها در نظارت بر جریان شامل افزایش کارایی و بهره‌وری، حفظ ایمنی، حفاظت از محیط‌ زیست، بهبود کیفیت محصول و کاهش هزینه‌ها می شود.

کاربرد فلومتر در صنعت ذوب و فلزات

فلومترها در صنعت ذوب و فلزات نقش بسیار مهمی دارند، این دستگاه‌ها برای اندازه‌گیری دقیق جریان گازها و مایعات استفاده می‌شوند، که به بهبود کنترل فرآیندها و افزایش کارایی سیستم‌ها کمک می‌کند. در صنعت تولید فولاد، فلومترها برای کنترل جریان گازهایی مانند هیدروژن (H₂)، نیتروژن (N₂) و کربن منواکسید (CO) استفاده می‌شوند.

کاربرد فلومتر در صنعت شیمیایی و پتروشیمی

فلومترها در صنعت شیمیایی و پتروشیمی نقش حیاتی دارند. این دستگاه‌ها به کنترل و اندازه‌گیری دقیق جریان مواد شیمیایی، گازها و مایعات در فرآیندهای تولیدی کمک می‌کنند. در اینجا به برخی از کاربردهای فلومترها در این صنایع اشاره می‌شود:

فلومترها برای نظارت بر جریان مایعات شیمیایی مختلف در فرآیندهای تولید استفاده می‌شوند. این نظارت به جلوگیری از نشت مواد خطرناک و ایجاد شرایط ایمنی بهتر کمک می‌کند. در صنعت پتروشیمی، فلومترها برای اندازه‌گیری جریان گازهایی مانند اتان، پروپان، بوتان و سایر گازهای هیدروکربنی استفاده می‌شوند. دقت بالا در اندازه‌گیری این گازها به بهبود عملکرد پالایشگاه‌ها و واحدهای فرآوری کمک می‌کند. فلومترها به بهینه‌سازی مصرف انرژی در فرآیندهای شیمیایی و پتروشیمی کمک می‌کنند. اندازه‌گیری دقیق جریان مواد به کاهش مصرف انرژی و هزینه‌های مرتبط با آن کمک می‌کند.

کاربرد فلومتر در صنعت نفت و گاز

فلومترها در صنعت نفت و گاز نقش حیاتی دارند و به بهبود کارایی، ایمنی و دقت در عملیات استخراج، تولید و انتقال مواد نفتی و گازی کمک می‌کنند.

فلومترها برای اندازه‌گیری دقیق جریان نفت خام در خطوط لوله و مخازن استفاده می‌شوند. این اندازه‌گیری‌ها به بهبود کارایی بهره‌برداری و کاهش هدر رفت منابع کمک می‌کنند.

در پالایشگاه‌ها، فلومترها برای کنترل دقیق جریان مواد اولیه و محصولات نهایی مورد استفاده قرار می‌گیرند. این کنترل به بهبود کیفیت محصولات پالایش‌شده و افزایش بهره‌وری فرآیندهای پالایش کمک می‌کند.

کاربرد فلومتر در صنایع دارویی و غذایی

فلومترها در صنایع غذایی و دارویی برای اطمینان از نرخ صحیح جریان مواد اولیه مورد استفاده قرار می‌گیرند تا ترکیبات دقیق در فرآیند تولید حفظ شود. فلومترها در آزمایشگاه‌های کنترل کیفیت برای آزمایش ویسکوزیته و ویژگی‌های جریان محصولات دارویی مورد استفاده قرار می‌گیرند.

مزایا و محدودیت های استفاده از فلومتر

ازجمله مزایای استفاده از فلومترها میتوان به مواردی همچون دقت مناسب، کنترل فرآیندها، افزایش ایمنی، بهینه سازی مصرف انرژی، مانیتورینگ مداوم و … اشاره نمود.

ازجمله محدودیت های استفاده از فلومترها می توان به حساسیت به شرایط محیطی و نیاز به کالیبراسیون دوره ای و تعمیر و نگهداری دوره ای اشاره کرد.
