معرفی انواع سطح سنج هیدرواستاتیک

سطح سنج‌ های هیدرواستاتیک به چندین دسته مختلف تقسیم می‌شوند که هر یک برای کاربردهای خاصی طراحی شده‌اند. این دسته‌ بندی شامل ترانسمیترهای فشار معمولی، ترانسمیترهای فشار تفاضلی و ترانسمیترهای غوطه‌ ور است. ترانسمیترهای فشار معمولی برای مخازن باز مناسب هستند، در حالی که مدل‌ های تفاضلی برای مخازن بسته و تحت فشار به کار می‌روند. سنسورهای غوطه‌ ور نیز مستقیماً درون مایع قرار گرفته و فشار را در عمق مشخصی اندازه‌گیری می‌کنند. این تنوع در مدل‌ ها به دلیل نیازهای متفاوت و کاربردهای متفاوت سطح سنج هیدرواستاتیک در صنایع مختلف ایجاد شده است، زیرا هر محیط عملیاتی دارای شرایط خاصی مانند فشار، دما، نوع مایع و الزامات نصب است که بر انتخاب نوع سطح سنج تأثیر می‌گذارد.

انتخاب مناسب و خرید سطح سنج هیدرواستاتیک به عوامل متعددی بستگی دارد. نوع مایع یکی از مهم‌ترین عوامل است، زیرا چگالی و ویسکوزیته مایع می‌توانند بر دقت اندازه‌گیری تأثیر بگذارند. شرایط محیطی مانند دما، فشار و احتمال خوردگی نیز در انتخاب مواد سازنده سنسور نقش دارند. نوع مخزن ( باز یا بسته ) نیز تعیین‌کننده نوع سنسور مورد نیاز است، زیرا مخازن بسته ممکن است نیاز به جبران فشار اتمسفری داشته باشند. همچنین، دقت مورد نیاز و هزینه نگهداری از دیگر عوامل مهمی هستند که در تصمیم‌گیری برای انتخاب مدل مناسب سطح سنج هیدرواستاتیک باید در نظر گرفته شوند.

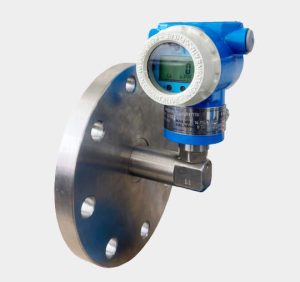

سطح سنج هیدرو استاتیک نوع ترانسمیتر فشار معمولی

ترانسمیتر فشار معمولی در سطح سنج‌ های هیدرواستاتیک یکی از رایج‌ترین روش‌ های اندازه‌گیری سطح مایعات در مخازن باز است. این دستگاه بر اساس اصل فشار هیدرواستاتیک عمل می‌کند، به این صورت که سنسور فشار در پایین مخزن نصب شده و فشار مایع را اندازه‌گیری می‌کند. مقدار فشار اندازه‌گیری‌ شده مستقیماً با ارتفاع ستون مایع متناسب است و از طریق رابطه P = ρgh محاسبه می‌شود، که در آن P فشار، ρ چگالی مایع، g شتاب گرانش و  h ارتفاع مایع است. این فشار توسط ترانسمیتر به یک سیگنال الکتریکی تبدیل شده و به سیستم کنترل ارسال می‌شود. برخی مدل‌ های پیشرفته این ترانسمیترها دارای قابلیت جبران فشار اتمسفری هستند که باعث افزایش دقت اندازه‌گیری می‌شود. همچنین، این سنسورها معمولاً از مواد مقاوم مانند فولاد ضدزنگ ساخته می‌شوند تا در محیط‌ های خورنده یا فشار بالا عملکرد مطلوبی داشته باشند.

کاربردهای رایج سطح سنج هیدرو استاتیک نوع ترانسمیتر فشار معمولی در صنایع

ترانسمیتر فشار معمولی در سطح سنج‌ های هیدرواستاتیک به طور گسترده در صنایع مختلف برای اندازه‌گیری سطح مایعات استفاده می‌شود. در صنایع آب و فاضلاب، این سنسورها برای نظارت بر سطح آب در مخازن تصفیه، چاه‌ ها و سیستم‌های توزیع به کار می‌روند، زیرا دقت بالا و مقاومت در برابر شرایط محیطی سخت دارند. در صنایع نفت و گاز، این ترانسمیترها برای اندازه‌گیری سطح سوخت، نفت خام و سایر مایعات در مخازن ذخیره‌سازی استفاده می‌شوند، به‌ویژه در محیط‌ های با فشار بالا و شرایط خورنده. همچنین، در صنایع شیمیایی و داروسازی، این سنسورها برای کنترل سطح مواد شیمیایی و دارویی در مخازن و راکتورها به کار می‌روند، زیرا قابلیت اندازه‌گیری دقیق و مقاومت در برابر مواد خورنده را دارند. این کاربردها نشان‌دهنده اهمیت ترانسمیترهای فشار معمولی در فرآیندهای صنعتی مختلف هستند.

مزایا و محدودیت های سطح سنج هیدرو استاتیک نوع ترانسمیتر فشار معمولی

ترانسمیتر فشار معمولی در سطح سنج‌ های هیدرواستاتیک دارای مزایا و محدودیت ‌هایی است که باید در انتخاب آن مورد توجه قرار گیرد. از مزایای این نوع سنسور می‌توان به دقت بالا، نصب آسان و هزینه نگهداری پایین اشاره کرد. این سنسورها به دلیل عملکرد مبتنی بر فشار هیدرواستاتیک، تحت تأثیر شکل مخزن قرار نمی‌گیرند و در محیط‌ های صنعتی مختلف قابل استفاده هستند. همچنین، مقاومت در برابر شرایط سخت محیطی و قابلیت استفاده در مخازن باز از دیگر ویژگی‌ های مثبت آن‌ها محسوب می‌شود. با این حال، محدودیت‌هایی نیز وجود دارد، از جمله وابستگی به چگالی مایع که ممکن است در صورت تغییرات چگالی، دقت اندازه‌گیری را تحت تأثیر قرار دهد. علاوه بر این، در مخازن بسته، فشار اتمسفری می‌تواند بر اندازه‌گیری تأثیر بگذارد، که نیاز به جبران فشار دارد. همچنین، این سنسورها برای مایعات با ویسکوزیته بالا ممکن است دقت کمتری داشته باشند. با توجه به این مزایا و محدودیت‌ها، انتخاب این نوع سطح سنج باید بر اساس شرایط عملیاتی و نیازهای خاص هر کاربرد انجام شود.

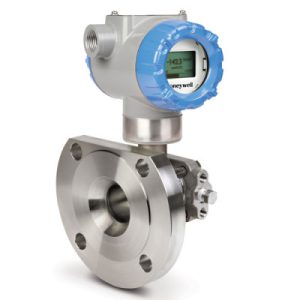

سطح سنج هیدرو استاتیک نوع ترانسمیتر فشار تفاضلی

ترانسمیتر فشار تفاضلی در سطح سنج‌ های هیدرواستاتیک برای اندازه‌گیری سطح مایعات در مخازن بسته و تحت فشار استفاده می‌شود. این دستگاه با اندازه‌گیری اختلاف فشار بین دو نقطه، سطح مایع را تعیین می‌کند. معمولاً یک سنسور فشار در پایین مخزن و یک سنسور دیگر در بالای آن نصب می‌شود. اختلاف فشار اندازه‌گیری ‌شده مستقیماً با ارتفاع مایع متناسب است و از طریق رابطه   ΔP = ρgh محاسبه می‌شود، که در آن  ΔP اختلاف فشار، ρ  چگالی مایع،  g شتاب گرانش و h  ارتفاع مایع است. این روش به‌ویژه در مخازن تحت فشار یا سیستم‌هایی که تغییرات فشار گاز داخلی دارند، کاربرد دارد، زیرا امکان جبران فشار محیطی را فراهم می‌کند. ترانسمیترهای فشار تفاضلی معمولاً دارای دیافراگم‌های حساس و سیستم‌های جبران فشار هستند که دقت اندازه‌گیری را افزایش می‌دهند. همچنین، این سنسورها می‌توانند در محیط‌ های خورنده یا دماهای بالا عملکرد مطلوبی داشته باشند، زیرا اغلب از مواد مقاوم مانند فولاد ضدزنگ ساخته می‌شوند.

کاربردهای رایج سطح سنج هیدرو استاتیک نوع ترانسمیتر فشار تفاضلی در صنایع

ترانسمیتر فشار تفاضلی در سطح سنج‌ های هیدرواستاتیک به طور گسترده در صنایع مختلف برای اندازه‌گیری سطح مایعات در مخازن بسته و تحت فشار استفاده می‌شود. در صنایع نفت و گاز، این سنسورها برای نظارت بر سطح مخازن ذخیره‌سازی نفت خام، سوخت و مواد شیمیایی به کار می‌روند، زیرا امکان جبران فشار داخلی مخزن را دارند. در صنایع شیمیایی و داروسازی، این ترانسمیترها برای کنترل سطح مواد شیمیایی خورنده و حساس در راکتورها و مخازن فرآوری استفاده می‌شوند، زیرا دقت بالایی در اندازه‌گیری دارند. همچنین، در صنایع غذایی و نوشیدنی، این سنسورها برای نظارت بر سطح مایعات در مخازن تولید و فرآوری به کار می‌روند، به‌ویژه در محیط‌ هایی که فشار داخلی متغیر است. در صنایع آب و فاضلاب، این ترانسمیترها برای اندازه‌گیری سطح آب در مخازن تصفیه و سیستم‌های توزیع مورد استفاده قرار می‌گیرند، زیرا قابلیت اندازه‌گیری دقیق در شرایط متغیر فشار را دارند. این کاربردها نشان‌ دهنده اهمیت ترانسمیترهای فشار تفاضلی در فرآیندهای صنعتی مختلف هستند.

مزایا و محدودیت های سطح سنج هیدرو استاتیک نوع ترانسمیتر فشار تفاضلی

ترانسمیتر فشار تفاضلی در سطح سنج‌های هیدرواستاتیک دارای مزایا و محدودیت‌هایی است که باید در هنگام خرید، به آن توجه شود. از مزایای این نوع سنسور می‌توان به دقت بالا، قابلیت جبران فشار محیطی و انعطاف‌ پذیری در کاربردهای صنعتی اشاره کرد. این سنسورها امکان اندازه‌گیری سطح مایعات در مخازن بسته و تحت فشار را فراهم می‌کنند و با اندازه‌گیری اختلاف فشار، تأثیرات فشار گاز داخلی را حذف می‌کنند، که باعث افزایش دقت اندازه‌گیری می‌شود. همچنین، این ترانسمیترها در محیط‌ های خورنده و دماهای بالا عملکرد مطلوبی دارند، زیرا اغلب از مواد مقاوم ساخته می‌شوند. با این حال، محدودیت‌ هایی نیز وجود دارد، از جمله وابستگی به چگالی مایع که ممکن است در صورت تغییرات چگالی، دقت اندازه‌گیری را تحت تأثیر قرار دهد. علاوه بر این، نصب و کالیبراسیون این سنسورها پیچیده‌تر از مدل‌های فشار معمولی است و نیاز به تنظیمات دقیق دارد. همچنین، هزینه اولیه این سنسورها نسبت به سایر روش‌ های اندازه‌گیری سطح بالاتر است، که ممکن است برای برخی کاربردها محدودیت ایجاد کند. با توجه به این مزایا و محدودیت‌ها، انتخاب این نوع سطح سنج باید بر اساس شرایط عملیاتی و نیازهای خاص هر کاربرد انجام شود.

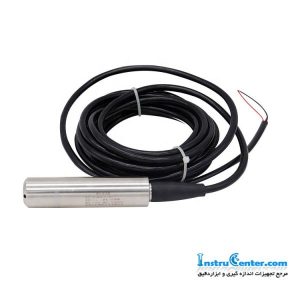

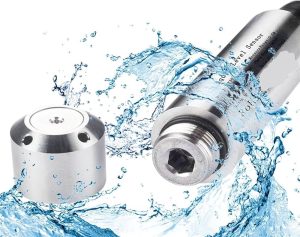

سطح سنج هیدرو استاتیک نوع ترانسمیتر غوطه ور

ترانسمیتر غوطه‌ ور در سطح سنج‌ های هیدرواستاتیک برای اندازه‌گیری سطح مایعات در مخازن، چاه‌ها، رودخانه‌ ها و سایر محیط‌ های آبی استفاده می‌شود. این سنسور به‌طور کامل درون مایع قرار گرفته و فشار استاتیک ستون مایع بالای خود را اندازه‌گیری می‌کند. مقدار فشار اندازه‌گیری‌ شده مستقیماً با ارتفاع مایع متناسب است و از طریق رابطه P = ρgh محاسبه می‌شود، که در آن P فشار، ρ چگالی مایع، g شتاب گرانش و h ارتفاع مایع است. این ترانسمیترها معمولاً دارای دیافراگم‌های حساس از جنس فولاد ضدزنگ 316 L یا سرامیک پیزورزیستیو هستند که دقت بالایی در اندازه‌گیری ارائه می‌دهند. همچنین، کابل‌های تهویه‌ شده ویژه‌ای برای جبران تغییرات فشار اتمسفری در این سنسورها استفاده می‌شود، که باعث افزایش دقت اندازه‌گیری می‌شود. این نوع سطح سنج به دلیل مقاومت بالا در برابر شرایط محیطی سخت، قابلیت استفاده در محیط‌ های خورنده و فشار بالا را دارد و می‌تواند به سیستم‌های کنترلی مانند PLC یا دیتالاگرها متصل شود.

کاربردهای رایج سطح سنج هیدرو استاتیک نوع ترانسمیتر غوطه ور در صنایع

ترانسمیترهای غوطه‌ور در سطح سنج‌های هیدرواستاتیک به طور گسترده در صنایع مختلف برای اندازه‌گیری سطح مایعات در محیط‌ های باز و بسته استفاده می‌شوند. در صنایع آب و فاضلاب، این سنسورها برای نظارت بر سطح آب در مخازن تصفیه، چاه‌ها و منابع طبیعی مانند رودخانه‌ها و دریاچه‌ها به کار می‌روند، زیرا دقت بالایی در اندازه‌گیری سطح آب دارند. در صنایع شیمیایی و داروسازی، این ترانسمیترها برای کنترل سطح مواد شیمیایی و دارویی در مخازن فرآوری استفاده می‌شوند، به‌ویژه در محیط‌ هایی که نیاز به اندازه‌گیری دقیق در شرایط خورنده دارند. همچنین، در صنایع غذایی و نوشیدنی، این سنسورها برای نظارت بر سطح مایعات در مخازن تولید و فرآوری به کار می‌روند، زیرا قابلیت اندازه‌گیری دقیق در محیط‌ های بهداشتی را دارند. این کاربردها نشان‌دهنده اهمیت ترانسمیترهای غوطه‌ور در فرآیندهای صنعتی مختلف هستند.

مزایا و محدودیت های سطح سنج هیدرو استاتیک نوع ترانسمیتر غوطه ور

نرانسمیتر غوطه‌ور در سطح سنج‌ های هیدرواستاتیک به دلیل طراحی خاص خود، مزایا و محدودیت‌ هایی دارد که باید در هنگام استفاده از آن مورد توجه قرار گیرد. از مزایای این نوع سنسور می‌توان به نصب آسان، دقت بالا و قابلیت استفاده در محیط‌ های باز و بسته اشاره کرد. این سنسورها مستقیماً درون مایع قرار می‌گیرند و فشار استاتیک را اندازه‌گیری می‌کنند، که باعث افزایش دقت و کاهش تأثیرات محیطی می‌شود. همچنین، مقاومت بالا در برابر خوردگی و قابلیت عملکرد در شرایط سخت، آن‌ ها را به گزینه‌ای مناسب برای کاربردهای صنعتی تبدیل کرده است. اما محدودیت‌ هایی نیز وجود دارد، از جمله وابستگی به چگالی مایع، که ممکن است در صورت تغییرات چگالی، دقت اندازه‌گیری را تحت تأثیر قرار دهد. علاوه بر این، نیاز به کابل‌ های تهویه‌ شده برای جبران فشار اتمسفری و حساسیت به آلودگی‌های محیطی از دیگر چالش‌های این سنسورها محسوب می‌شود. با توجه به این ویژگی‌ها، انتخاب ترانسمیتر غوطه‌ور باید بر اساس شرایط عملیاتی و نیازهای خاص هر کاربرد انجام شود.

 مقایسه انواع سطح سنج هیدرواستاتیک و انتخاب بهترین گزینه

همانگونه که دیدیم سطح سنج‌های هیدرواستاتیک در سه دسته اصلی ترانسمیتر فشار معمولی، ترانسمیتر فشار تفاضلی و ترانسمیتر غوطه‌ور طبقه‌بندی می‌شوند، که هر یک برای کاربردهای خاصی طراحی شده‌اند. ترانسمیتر فشار معمولی برای مخازن باز مناسب است و فشار مایع را در نقطه‌ای مشخص اندازه‌گیری می‌کند، اما در مخازن بسته ممکن است تحت تأثیر فشار اتمسفری قرار گیرد. ترانسمیتر فشار تفاضلی با اندازه‌گیری اختلاف فشار بین دو نقطه، امکان جبران فشار داخلی مخازن بسته را فراهم می‌کند و دقت بالاتری در این شرایط ارائه می‌دهد. ترانسمیتر غوطه‌ ور مستقیماً درون مایع قرار گرفته و فشار استاتیک را اندازه‌گیری می‌کند، که آن را به گزینه‌ ای مناسب برای مخازن عمیق، چاه‌ها و منابع آبی تبدیل می‌کند. انتخاب بهترین گزینه بستگی به نوع مایع، شرایط محیطی، دقت مورد نیاز و نوع مخزن دارد. برای مخازن بسته و تحت فشار، ترانسمیتر فشار تفاضلی گزینه بهتری است، در حالی که برای مخازن باز، ترانسمیتر فشار معمولی عملکرد مناسبی دارد. در محیط‌ های با عمق زیاد یا شرایط خورنده، ترانسمیتر غوطه‌ور به دلیل مقاومت بالا و دقت مناسب، انتخاب بهتری محسوب می‌شود.

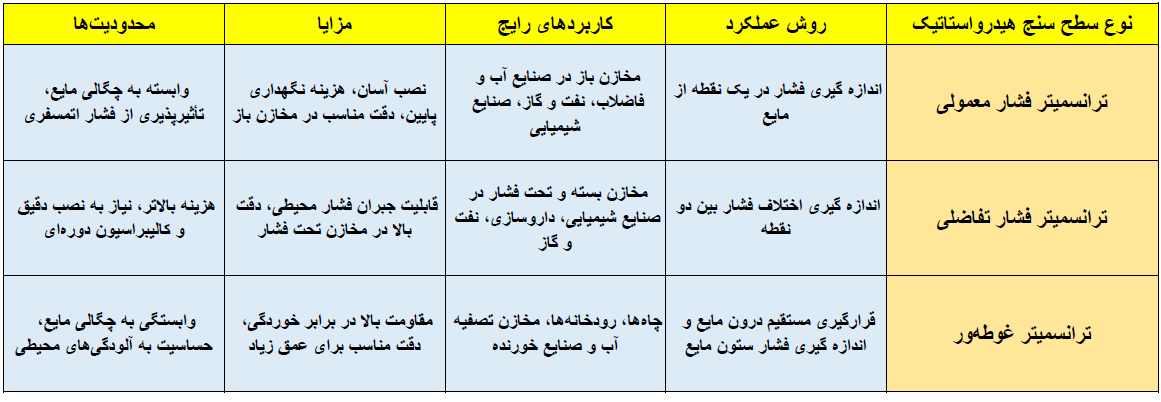

جدول مقایسه‌ای از انواع مختلف سطح سنج هیدرواستاتیک
