معرفی انواع گوس متر

گوس مترها از نظر عملکرد و طراحی به مدل‌ های اثر هال، کویل جستجو، و پرابی تقسیم می‌شوند که هرکدام برای کاربردهای خاصی طراحی شده‌اند. مدل‌ های اثر هال برای اندازه‌گیری میدان‌ های مغناطیسی  DC و AC مناسب‌اند و معمولاً دارای سنسورهای نیمه‌ هادی با خروجی دقیق دیجیتال یا آنالوگ هستند. گوس مترهای کویل جستجو بر اساس اصل القای الکترومغناطیسی کار می‌کنند و برای میدان‌های متغیر  AC با تغییرات سریع مناسب‌ اند. مدل‌های پرابی نیز به دلیل طراحی قابل‌حمل و سهولت استفاده، در کاربردهای صنعتی و آزمایشگاهی جهت تست قطبیت و شدت میدان مغناطیسی مورد استفاده قرار می‌گیرند. تنوع این مدل‌ ها باعث افزایش دقت اندازه‌ گیری در شرایط مختلف و انتخاب دستگاه مناسب بر اساس نیازهای فنی شده است.

انتخاب  و خرید گوس متر مناسب وابسته به محدوده اندازه‌گیری، نوع میدان مغناطیسی AC یا DC، دقت سنسور، قابلیت‌ های ارتباطی مانند RS485 یا Modbus و نوع نمایشگر است. برای کاربردهای دقیق صنعتی، دستگاه‌ هایی با خروجی دیجیتال، فیلترهای کاهش نویز، و نرخ نمونه‌ برداری بالا توصیه می‌شوند، در حالی‌ که مدل‌ های ساده‌ تر برای تست‌ های عمومی و بررسی قطبیت میدان مغناطیسی کاربرد دارند. همچنین، مقاومت در برابر شرایط محیطی، قابلیت کالیبراسیون، و امکانات ثبت داده‌ ها (Data Logging) از عواملی هستند که در انتخاب یک گوس متر تأثیرگذارند. انتخاب صحیح این دستگاه به کاهش خطاهای اندازه‌گیری و افزایش دقت تحلیل داده‌های مغناطیسی کمک می‌کند.

گوس متر مدل اثر هال

گوس متر اثر هال یکی از رایج‌ ترین انواع گوس مترها است که برای اندازه‌گیری میدان‌ های DC و AC به کار می‌رود. این دستگاه بر پایه اثر هال عمل می‌کند، یعنی زمانی که یک جریان الکتریکی از یک ماده نیمه‌ هادی عبور کند و در معرض میدان مغناطیسی قرار گیرد، ولتاژی متناسب با شدت میدان مغناطیسی در آن ایجاد می‌شود. این ولتاژ توسط مدارهای پردازش داخلی تقویت شده و مقدار نهایی میدان مغناطیسی به صورت عددی نمایش داده می‌شود. دقت بالا، قابلیت اندازه‌ گیری میدان‌ های ضعیف و قوی، و امکان اتصال به سیستم‌های کنترلی صنعتی از ویژگی‌های مهم این مدل هستند. همچنین، برخی گوس مترهای اثر هال پیشرفته دارای خروجی دیجیتال RS485 یا Modbus  ، فیلتر کاهش نویز و نرخ نمونه‌برداری بالا هستند که دقت اندازه‌گیری را بهینه می‌کنند. این نوع گوس متر به دلیل پایداری و دقت بالا در آزمایشگاه‌ ها، صنایع الکترونیک، و کنترل کیفیت تجهیزات مغناطیسی مورد استفاده قرار می‌گیرد.

کاربردهای رایج گوس متر اثر هال  در صنایع

گوس متر اثر هال در صنایع مختلف برای اندازه‌گیری دقیق میدان‌ های مغناطیسی به کار می‌رود. در صنایع الکترونیک، این ابزار برای بررسی شدت میدان‌ های مغناطیسی تولید شده توسط مدارهای الکتریکی و قطعات نیمه‌ هادی استفاده می‌شود تا از اختلالات عملکردی جلوگیری شود. در خودروسازی، گوس متر اثر هال برای تست سنسورهای مغناطیسی در سیستم‌های ABS و بررسی عملکرد موتورهای الکتریکی به کار می‌رود. در صنایع پزشکی، این دستگاه در کالیبراسیون تجهیزات تصویربرداری مانند MRI نقش دارد و دقت عملکرد آن‌ ها را تضمین می‌کند. همچنین، در نیروگاه‌ها و صنایع انرژی برای مانیتورینگ میدان‌های مغناطیسی ژنراتورها و ترانسفورماتورها استفاده می‌شود. کاربردهای گسترده این دستگاه، آن را به یک ابزار ضروری در آزمایشگاه‌ های تحقیقاتی، خطوط تولید صنعتی و مراکز کنترل کیفیت تبدیل کرده است.

مزایا و محدودیت های گوس متر اثر هال

گوس متر اثر هال دارای دقت بالای اندازه‌گیری در میدان‌های مغناطیسی DC و AC است، که آن را به گزینه‌ای مناسب برای کاربردهای صنعتی و آزمایشگاهی تبدیل می‌کند. این مدل‌ ها معمولاً دارای سرعت پاسخ‌ گویی بالا، قابلیت اتصال به سیستم‌ های مانیتورینگ صنعتی RS485 یا Modbus  و مصرف انرژی کم هستند. همچنین، امکان کالیبراسیون داخلی و فیلترهای دیجیتال کاهش نویز باعث افزایش دقت داده‌ های اندازه‌گیری شده می‌شود. با این حال، حساسیت به نویزهای محیطی یکی از چالش‌ های این دستگاه است که در محیط‌ هایی با تداخلات الکترومغناطیسی می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد. برخی مدل‌ های اثر هال برای اندازه‌گیری میدان‌ های بسیار ضعیف، نیاز به تقویت‌ کننده‌ های پیشرفته دارند که هزینه تجهیزات را افزایش می‌دهد. همچنین، ضرورت کالیبراسیون دوره‌ای برای حفظ دقت اندازه‌گیری از دیگر محدودیت‌های این نوع گوس متر به شمار می‌آید.

گوس متر مدل کویل جستجو

گوس متر مدل کویل جستجو  (Search Coil Gaussmeter) برای اندازه‌گیری میدان‌ های  AC طراحی شده و بر اساس القای الکترومغناطیسی کار می‌کند. این دستگاه دارای سیم‌پیچ جستجوگر است که هنگام قرار گرفتن در میدان مغناطیسی متغیر، ولتاژ القایی تولید می‌کند. مقدار این ولتاژ متناسب با شدت و فرکانس میدان بوده و پس از پردازش توسط مدارهای داخلی، روی نمایشگر نمایش داده می‌شود. حساسیت بالا به تغییرات سریع میدان، توانایی اندازه‌گیری میدان‌ های ضعیف و پاسخ‌ گویی دقیق به سیگنال‌ های متناوب از ویژگی‌ های کلیدی این مدل محسوب می‌شوند. با این حال، گوس متر کویل جستجو در اندازه‌گیری میدان‌ های DC محدودیت دارد و معمولاً برای کاربردهایی مانند تست نشتی میدان‌ های مغناطیسی در تجهیزات صنعتی، بررسی عملکرد ترانسفورماتورها، و آنالیز میدان‌های نوسانی در آزمایشگاه‌ها مورد استفاده قرار می‌گیرد. برخی مدل‌های پیشرفته دارای فیلترهای دیجیتال کاهش نویز، قابلیت ثبت داده‌ها (Data Logging)، و خروجی‌های ارتباطی مانند RS485 و Modbus هستند که امکان اتصال به سیستم‌های کنترلی صنعتی را فراهم می‌کنند.

کاربردهای رایج گوس متر کویل جستجو  در صنایع

گوس متر کویل جستجو در صنایع مختلف برای اندازه‌گیری میدان‌های مغناطیسی متغیر (AC) به کار می‌رود. در صنایع الکترونیک، این دستگاه برای بررسی نشتی میدان‌ های مغناطیسی در ترانسفورماتورها، موتورها، و منابع تغذیه سوئیچینگ استفاده می‌شود تا از عملکرد صحیح تجهیزات اطمینان حاصل شود. در صنایع مخابرات، گوس متر کویل جستجو به تحلیل تأثیر میدان‌های متناوب بر کابل‌ های انتقال داده و تجهیزات ارتباطی کمک می‌کند. همچنین، در صنایع خودروسازی، از این ابزار برای بررسی کیفیت سنسورهای مغناطیسی در سیستم‌های ABS و کنترل پایداری استفاده می‌شود. در کاربردهای آزمایشگاهی و پژوهشی، این دستگاه برای تحلیل ویژگی‌ های مواد مغناطیسی، بررسی تداخلات الکترومغناطیسی، و مطالعه میدان‌ های متغیر در محیط‌ های حساس به کار گرفته می‌شود. قابلیت اندازه‌گیری دقیق تغییرات سریع میدان و پاسخ‌گویی سریع این مدل را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی و تحقیقاتی تبدیل کرده است.

مزایا و محدودیت های گوس متر کویل جستجو

گوس متر کویل جستجو به دلیل حساسیت بالا به تغییرات سریع میدان مغناطیسی، گزینه‌ای مناسب برای اندازه‌گیری میدان‌های AC در محیط‌ های صنعتی و آزمایشگاهی محسوب می‌شود. این مدل‌ ها قادر به اندازه‌گیری میدان‌ های متناوب با دقت بالا هستند و در تحلیل نشتی مغناطیسی تجهیزات الکترونیکی و بررسی عملکرد ترانسفورماتورها کاربرد دارند. همچنین، ساختار سیم‌پیچی آن‌ها باعث افزایش دقت در اندازه‌گیری میدان‌ های با فرکانس بالا می‌شود. با این حال، عدم توانایی در اندازه‌گیری میدان‌های DC یکی از محدودیت‌های اصلی این مدل‌ هاست، زیرا برای ثبت میدان‌ های پایدار نیاز به روش‌های اندازه‌گیری متفاوت دارند. علاوه بر این، تأثیرپذیری از نویز محیطی و نیاز به کالیبراسیون دقیق در برخی مدل‌ ها ممکن است عملکرد دستگاه را تحت تأثیر قرار دهد. بنابراین، انتخاب این نوع گوس متر باید بر اساس نوع میدان مغناطیسی، محدوده فرکانس و شرایط عملیاتی انجام شود تا بهترین کارایی حاصل شود.

گوس متر  مدل پرابی

گوس متر مدل پرابی  (Probe Gaussmeter) یکی از رایج‌ ترین و قابل‌حمل‌ ترین انواع دستگاه‌ های اندازه‌گیری میدان مغناطیسی است. این مدل دارای یک سنسور پرابی جداگانه است که به کمک اثر هال یا سیم‌پیچ القایی شدت میدان را تشخیص داده و داده‌ های اندازه‌گیری ‌شده را به نمایشگر ارسال می‌کند. یکی از ویژگی‌ های اصلی این نوع گوس متر، انعطاف‌پذیری بالا و امکان اندازه‌گیری در نقاط سخت‌ دسترس است، زیرا پراب جداشده می‌تواند در محیط‌ های محدود یا داخل تجهیزات صنعتی مورد استفاده قرار گیرد. دقت اندازه‌گیری بالا، قابلیت اندازه‌گیری میدان‌های DC و AC، و امکان اتصال به سیستم‌های مانیتورینگ از دیگر مزایای این مدل محسوب می‌شود. برخی مدل‌های پیشرفته دارای خروجی‌های دیجیتال مانند RS485 یا USB هستند که امکان تحلیل دقیق داده‌های مغناطیسی را فراهم می‌کنند.

کاربردهای رایج گوس متر پرابی  در صنایع

علاوه بر کاربردهای عمومی، گوس مترهای پرابی در صنایع پزشکی، خودروسازی، الکترونیک و تحقیقاتی کاربرد دارند. در صنعت پزشکی، این مدل‌ ها برای بررسی شدت میدان‌ های مغناطیسی دستگاه‌های MRI و سایر تجهیزات حساس استفاده می‌شوند. در خودروسازی، از این دستگاه برای بررسی عملکرد سنسورهای موقعیت مغناطیسی و تست میدان‌ های ایجاد شده توسط موتورهای الکتریکی استفاده می‌شود. همچنین، در آزمایشگاه‌های تحقیقاتی و صنایع نیمه‌هادی، گوس متر پرابی در تحلیل خصوصیات مغناطیسی مواد و بررسی عملکرد تجهیزات الکترومغناطیسی به کار می‌رود.

مزایا و محدودیت های گوس متر پرابی

گوس متر پرابی به دلیل طراحی قابل‌حمل و انعطاف‌ پذیر، امکان اندازه‌گیری میدان ‌های مغناطیسی در نقاط سخت ‌دسترس را فراهم می‌کند، که آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی و آزمایشگاهی تبدیل کرده است. این مدل‌ ها قادر به اندازه‌گیری میدان‌ های DC و AC هستند و با دقت بالا و زمان پاسخ‌گویی سریع، داده‌های قابل‌اعتمادی ارائه می‌دهند. همچنین، برخی مدل‌ها دارای خروجی دیجیتال USB  و  RS485 و قابلیت ثبت داده‌ها هستند که امکان تحلیل و انتقال اطلاعات را فراهم می‌کند. با این حال، حساسیت بالا به نویزهای محیطی ممکن است باعث کاهش دقت در برخی شرایط شود، به‌ ویژه در محیط‌ هایی که میدان‌ های الکترومغناطیسی قوی وجود دارد. علاوه بر این، نیاز به کالیبراسیون دوره‌ای برای حفظ دقت اندازه‌گیری و محدودیت در اندازه‌گیری میدان‌های بسیار ضعیف از چالش‌ های این دستگاه محسوب می‌شوند. بنابراین، انتخاب مدل مناسب باید با توجه به نوع کاربرد و نحوه عملکرد گوس متر، محدوده اندازه‌گیری و شرایط محیطی صورت گیرد.

مقایسه انواع گوس متر و انتخاب بهترین گزینه

انتخاب بهترین نوع گوس متر بستگی به نوع میدان مغناطیسی AC یا DC ، دقت مورد نیاز و شرایط کاری دارد مدل‌ های اثر هال برای اندازه‌گیری هر دو نوع میدان مناسب هستند و دقت بالایی دارند، به‌ویژه در کاربردهای آزمایشگاهی و کنترل کیفیت صنعتی. گوس مترهای کویل جستجو به دلیل حساسیت بالا به تغییرات سریع میدان‌ های AC در بررسی نشتی مغناطیسی و تحلیل ترانسفورماتورها کاربرد دارند، اما در اندازه‌گیری میدان‌های DC محدودیت دارند. مدل‌ های پرابی از نظر قابلیت حمل و انعطاف‌ پذیری بهترین گزینه هستند و برای تست تجهیزات در نقاط سخت‌ دسترس به کار می‌روند. عواملی مانند محدوده اندازه‌گیری، قابلیت ارتباط با سیستم‌های مانیتورینگ RS485 و USB، نویز محیطی، و نیاز به کالیبراسیون باید در انتخاب دستگاه مناسب بررسی شوند تا بهترین گزینه متناسب با نیاز صنعتی یا آزمایشگاهی انتخاب شود.

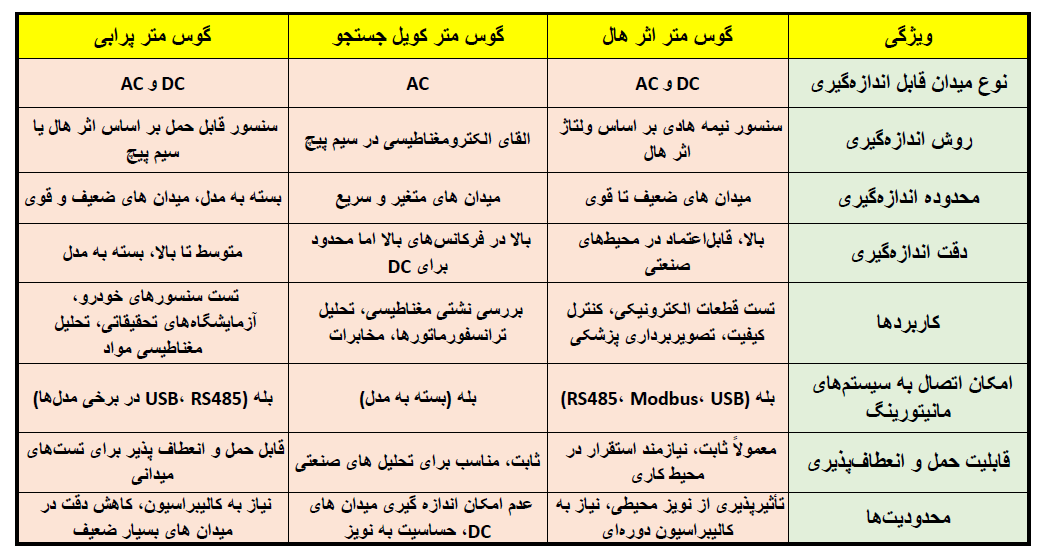

جدول مقایسه‌ای از انواع مختلف گوس متر
